Электронная нагрузка RuiDeng HD35 с триггером 4-25Вольт, 0.25-5А, QC2.0/3.0, 5V/9V/12V/20V, FCP, AFC9V

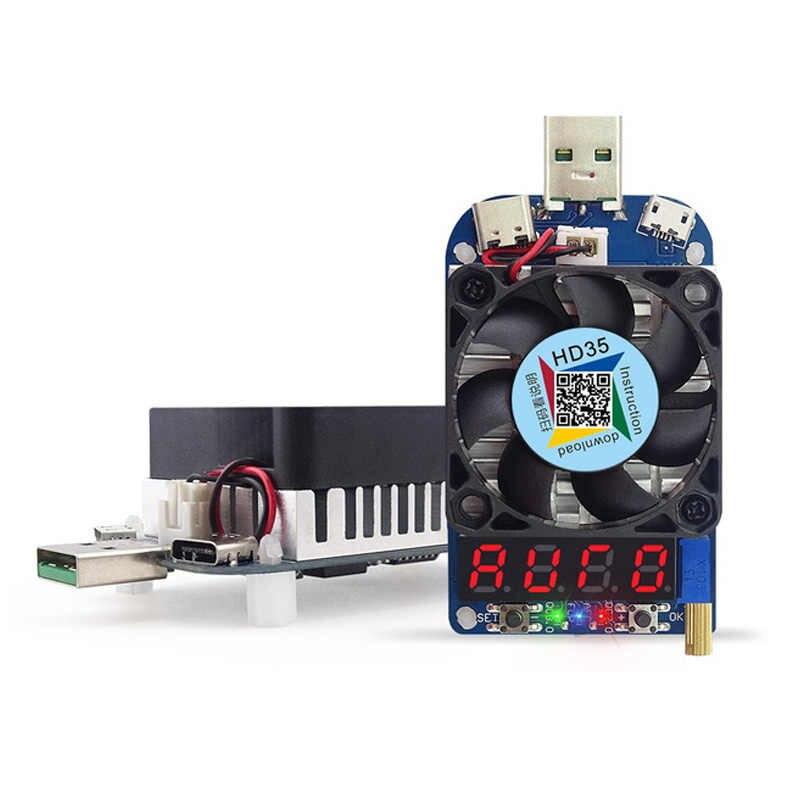

Внешний вид

Упаковка штатная от RuiDeng - пластиковый бокс, в котором лежит HD35

Как и в электронных нагрузках LD-серии, в новинке порт USB-A, MicroUSB и Type-С

Мощность нагрузки 35Вт, регулировка происходит с помощью подстроечного резистора с шагом подстройки 0.01А. На дисплее отображаются показания силы тока, напряжения, мощности, режимов работы и ошибки. В общем все как было в старой серии, отличия же начинаются в количестве управляющих кнопок, кроме стандартных «SET» и «OK», присутствует новая кнопка «Trigger», которая отвечает за управление триггером и тремя светодиодами красного QC2.0, синего цвета QC3.0 и зеленого цвета (Huawei FCP и Samsung AFC 9V), поддержки PD в данной модели нет.



LED индикатор остался с той же красной, не очень хорошо воспринимаемой подсветкой сегментов (спасет тонировочная пленка).
Так же не было добавлена защита задней стороны платы оргстеклом.



В сравнение с LD25



Вентилятор крепится к радиатору двумя болтами и с обратной стороны не имеет маркировки, заявлено, что может раскручиваться на 8000 (± 10%) оборотов в минуту.

По заявлению есть интеллектуальный режим и, в отличие от HD25, заявлен гидравлический подшипник. Стартует вентилятор при достижении мощности 10W или температуры устройства больше 40 градусов, скорость вентилятора при этом сама плавно регулируется


Общее управление

Если нужна инструкция, а без неё мне, например, было трудно разобраться в довольно замороченном управлении, то просканировав QR код на вентиляторе можно её будет скачать, но тут оказалось, что инструкция на китайском языке, пришлось пользоваться смешным машинным алиэкспрессным переводом инструкции со страницы продажи продавца. Может позже продавец добавит pdf на английском.

Принцип управлением перешел с LD-серии:
— Кнопка «OК» выполняет ту же функцию, что и «ON/OFF» на LD серии, сначала при длительном нажатии происходит смена стартового режима. Если при удержании на дисплее на короткое время появилась надпись ON, то при подключении нагрузки будет происходить автоматический запуск с установленным при последнем использовании значением тока. Нажав длительно еще раз кнопку, то увидим на экране значение OFF и при подключении к источнику тока, увидим мигание на дисплее выставленного ранее значения тока, после чего можно подстроечным резистором выставить нужное нам значение и коротко нажав на кнопку «ОК» включить нагрузку.
— Короткое нажатии Кнопки «SET» переключает по кругу на индикаторе показания текущего Тока — А, Напряжения — V и Мощности — P.
При длительном нажатии «SET» происходит переключение режимов выхода при срабатывании защиты от перегрузок (при значении на экране ON нагрузка стартует повторно сама, при OFF надо подтвердить запуск кнопкой «ОК»).
При срабатывании защиты от высокого тока на экране отображается надпись OPP
При перегреве выше 80 градусов, отображается OTP,
При высоком напряжении выше 25-30V, отображается надпись OVP


Режим триггера

Долгое нажатие на кнопку «Trigger» включает одноименный режим, в результате загорается красный светодиод QC2.0.
При повторном коротком нажатии идет переключение по кругу: на зеленый светодиод (QC3.0), синий (FCP/AFC) и все три светодиода (AUTO test)

При входе в режим QC2.0 на экране отображается -05.0¸что указывает на напряжение 5V, при коротком двойном нажатие кнопки «ОК» (возможна трехсекундная задержка при включении режима, не нервничаем и просто ждем), красный светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно вручную задать напряжение с фиксируемыми параметрами 5V, 9V, 12V и 20V.

При входе в режим QC3.0 триггер: на экране отображается -05.0 при коротком двойном нажатие кнопки «ОК», зеленый светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно вручную задать напряжение с шагом 0,2V

При входе в режим FCP/AFC: на экране отображается AFC9 (режим зарядок для телефонов от Samsung) при коротком двойном нажатие кнопки «ОК», синий светодиод начинает мигать, после чего нажатием кнопок «ОК» и «SET» можно переключить на режим FCP9 (режим зарядок для телефонов от Huawei)

Во всех этих режимах можно регулировать подстроечным резистором силу тока и чтобы увидеть его значение на экране, нужно зажать кнопку триггер на несколько секунд, чтобы вернуться обратно к показу значений напряжения, нужно еще раз зажать кнопку на несколько секунд
При входе в авторежим, загораются все три светодиода и появляется надпись AUTO, далее коротко нажав кнопку «ОК» запускаем авторежим тестирования который идет около 25 секунд, на дисплее появляются бегущие цифры изменяемых напряжений, в конце тестирования опять высвечивается надпись AUTO и загораются светодиоды, которые соответствуют режимам поддерживаемые блоком питания или повербанка, то есть если он умеет отдавать QC2.0 и QC3.0, то будут гореть красный и зеленый светодиод.

В этом режиме нет регулировки силы тока, и данный режим, по сравнению с ручной регулировкой, заявлен безопасным, так как тестер включает только поддерживаемые режимы на малом токе, и нет риска навредить блоку питанию (хотя хорошему блоку ничего не будет, а плохому — туда ему и дорога).
Еще один момент – порт MicroUSB не поддерживает режим триггера, поэтому тестировать кабели MicroUSB в режимах быстрой зарядки не получится, для этого придется использовать посредника в виде usb доктора.

Протестировать на все 5А нам не удалось — нет у нас такого мощного блока питания, что может выдать эти 5А, но за 10 минут тестирования при нагрузке 3.65А, температура транзистора не поднялась выше 45 градусов.



Демонстрация работы основных функций электронной нагрузки от производителя:
