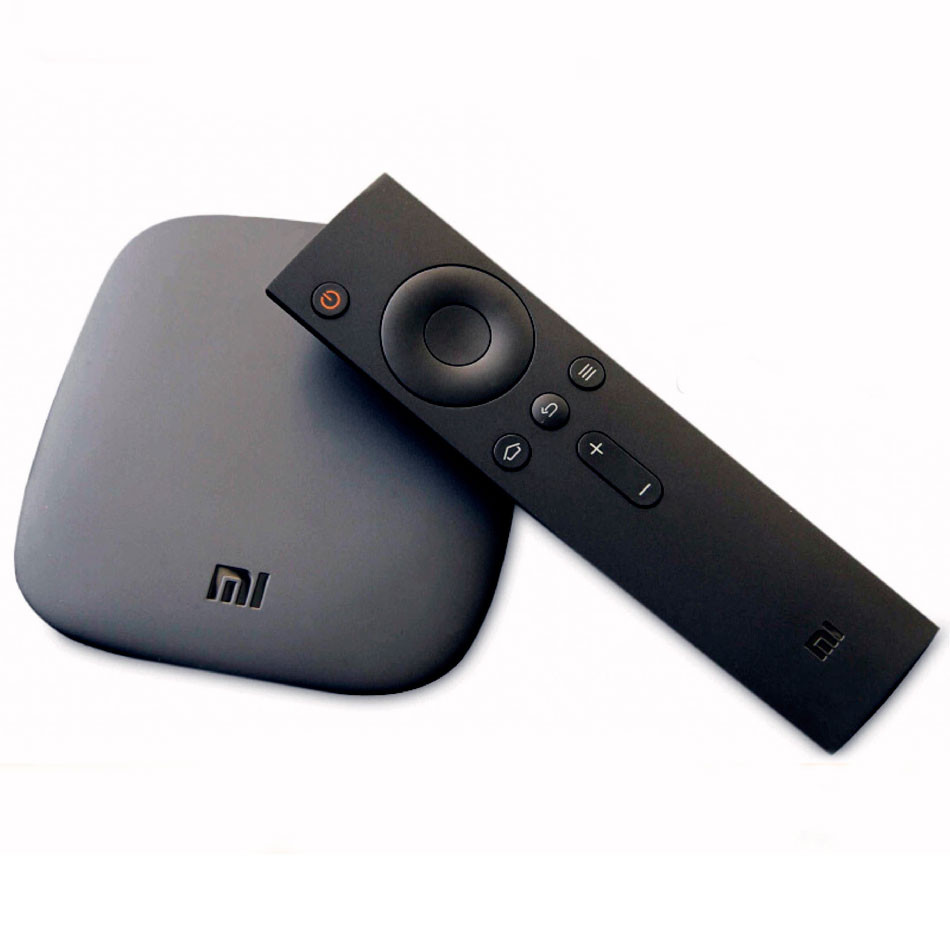

Смарт-ТВ приставка Xiaomi Mi Box (MDZ-16-AB) 2GB RAM/8GB ROM, CPU Cortex-A53 2GHz 4 ядра, bluetooth

По сути это Xiaomi Mi Box 3s (MDZ-19-AA). Только в роли операционной системы выступает чистая система Android TV 6 с сервисами Google, комплектный пульт без сенсорного кольца MiTouch, но работает по интерфейсу Bluetooth и имеет встроенный микрофон.

Технические характеристики



Модель	Xiaomi Mi Box MDZ-16-AB
SoC	SoC AMLogic S905X-H 4 ядра Cortex-A53 с частотой до 2 ГГц, GPU Mali-450
ОЗУ	2 ГБ DDR3
ПЗУ	8 ГБ
USB	1 x USB 2.0
Сетевые интерфейсы	Wi-Fi 802.11a/b/g/n/ac, 2,4/5 ГГц, MIMO 1x1
Bluetooth	Bluetooth 4.1+EDR
Видеовыход	HDMI 2.0a (до 3840x2160@60 Гц с поддержкой HDR)
Аудиовыходы	HDMI Аналоговый аудиовыход Оптический Mini Toslink (совмещён с аналоговым)
Пульт	Bluetooth пульт со схемой управлением Android TV и встроенным микрофоном
Дополнительно	Системный декодер Dolby Digital и DTS (декодирование и Pass-Through) Аппаратная поддержка H.265 Main10 до 2160p60
Питание	5,2 В / 2,1 А
ОС	Android TV 6.0.1

Иногда в сети поднимается вопрос, чем отличается AMLogic S905X-H от S905X. Буква H означает, что SoC уже имеет лицензии для декодирования DD 5.1 и DTS, и производителю конечного продукта дополнительно оплачивать их не нужно.

Комплектация и внешний вид

Mi Box поставляется в картонной коробке.


На обратной стороне коробки нанесены технические данные.


Внутри: приставка, блок питания, пульт, HDMI кабель, краткая инструкция на английском языке.


Приставка очень компактная, 101x101x20,5 мм, но увесистая — 178 г, т.к. внутри установлена крупная металлическая пластина для охлаждения. Корпус из черного матового пластика.


На нижней части есть прорезиненная вставка.


Спереди есть небольшое окошко, за которым скрыт белый светодиод. Светит он мягко и в глаза не бросается. За этим же окошком находится незадокументированный ИК-приёмник. Приставкой можно управлять не только Bluetooth-пультом, но ИК-пультом с соответствующим известным набором кодов (это подтвердили несколько владельцев).



Сзади расположены: DC коннектор питания, порт USB 2.0, порт HDMI 2.0a, аудиовыход мини-джек, совмещённый с оптическим Mini Toslink.


Если у вас уже есть кабель с коннекторами Toslink, то достаточно докупить небольшой переходник за 30 центов Mini Toslink.


Пульт управления со схемой Android TV работает по интерфейсу Bluetooth. Кнопки: питание, D-pad с центральной кнопкой действия, Назад, Домашний экран, активация микрофона, регулировка громкости.


Питается пульт от двух ААА батареек. Ремешка в комплекте нет, но в самом пульте есть крепление для ремешка. В пульт встроен микрофон. В отличие от Xiaomi Mi Box Pro, в пульте нет никаких датчиков (акселерометр, гироскоп и пр.).


В оригинальном комплекте идёт блок питания Xiaomi с американо-китайской вилкой. Продавец заменил блок питания на вариант с европейской вилкой. Характеристики блока питания: 5,2 В / 2,1 А. Длина шнура около 1 метра. DC коннектор 4 x 1,7 мм.


Комплектный HDMI кабель имеет длину около 90 см.


Без повреждения приставку разобрать сложно. Я приведу фотографии разобранного бокса из сети Интернет. Внутри установлена массивная железная пластина, которая через термоподложки охлаждает SoC, чипы памяти и контроллер Wi-Fi/Bluetooth. Сам контроллер Wi-Fi реализован на чипе Broadcom BCM4345.

Android TV 6

«Чистая» система Android TV 6 — это лучшее, что есть в этой приставке. Система на русском языке (в настройках присутствуют некоторые непереведенные элементы), поддерживается голосовой поиск на русском языке, который работает просто превосходно. В качестве лаунчера используется Android TV Launcher от Google.



Глобальный поиск работает отлично. Можно смотреть погоду, искать видео на YouTube и пр. Например, если искать какой-либо фильм, то в результатах поиска можно посмотреть его описание, актёров. Сразу можно перейти в Google Play Фильмы. Если у вас установлена другая программа для онлайн-видео, которая полноценно интегрируется в Android TV (например, ATV Videobox), то в результатах поиска можно сразу будет перейти в эту программу, если фильм там есть.
Дети разобрались сами с приставкой за пару минут, быстрый голосовой поиск мультфильмов им понравился.



В настройках Домашнего экрана можно включать рекомендации от разных программ (даже сторонних, если поддерживают эту функцию). Например, на главном экране могут быть рекомендации роликов из YouTube или фильмов и сериалов из ATV Videobox и прочих установленных программ.



Google Play Store здесь отличается от магазина приложений в обычной системе Android. Здесь находятся только те программы, интерфейс которых адаптирован для управления с пульта, в том числе и игры, в которые можно играть с помощью пульта. Также, здесь находятся игры, в которые можно играть с помощью геймпада. Вы их сможете установить, если ваш геймпад подключен к приставке.


Играть с пультом не сложнее, чем на смартфоне.


Весь ассортимент Google Play Store можно изучить за минут 10. Многие популярные программы (например, MX Player, Kodi, VLC, ES Проводник, ivi и пр.) уже тут. Но с каждым днём программ, адаптированных для Android TV, будет больше.

На смартфон можно установить пульт управления Android TV — это программа от Google. Там есть все элементы управления и можно вводить текст, используя клавиатуру смартфона.


При желании вы всегда можете установить и обычные программы для Android. Установить их можно через браузер на компьютере (просто на сайте Google Play выберите установку на приставку) или просто с помощью apk файла. Даже можете через браузер (например, Chrome) на самой приставке. Но для полноценной работы с такими программами вам понадобится, как минимум, подключить мышку или пульт с эмуляцией мышки. Мои устройства (клавиатура с тачпадом Logitech K400r и пульт Rii mini i25 с гироскопической мышкой и клавиатурой) работали без проблем. В настройках Android TV нельзя выбрать дополнительные раскладки для аппаратных клавиатур. Я использовал программу External Keyboard Helper Pro, в ней можно выбрать раскладки для любых языков и сочетание клавиш для переключения между раскладками.


Интерфейс системы и анимация работают быстро и плавно, дискомфорта нет.

Конечно, работает Google Cast. Можно, например, на смартфоне в YouTube открыть ролик и одним нажатием запустить его воспроизведение в Mi Box. Управлять воспроизведением можно со смартфона. При необходимости YouTube на смартфоне можно закрыть, воспроизведение на Mi Box не прервётся. Это же относится к музыке и вообще к любым программам, которые поддерживают Google Cast.


Взаимодействовать с Android TV 6 и программами одно удовольствие — очень просто и эффективно.

Производительность в синтетических тестах

В приставке используется SoC AMLogic S905X. Этот SoC не отличается высокой производительностью, основное его назначение — медиа-контент. 4 ядра Cortex-A53 с частотой до 2 ГГц, GPU Mali-450.


Все тесты я производил с разрешением 1920x1080. Если вы будете использовать 4К разрешение, то производительность в играх катастрофически упадёт.

AnTuTu v6.2.6
Общий индекс: 35591
3D: 2783


GFXBench
T-Rex: 9,9 к/с
T-Rex offscreen: 10 к/с


Bonsai
Общий индекс: 1753
Среднее количество кадров в секунду: 25 к/с


3DMark
Ice Storm Extreme: 3917


Geekbench 4
Single-Core: 630
Multi-Core: 1737


Google Octane
Общий индекс: 3519


Без нагрузки температура внешнего корпуса бокса около 33 °C. С нагрузкой доходит до 40 °C. Перегрева и троттлинга замечено не было.

Внутренний и внешние накопители

В Xiaomi Mi Box всего 8 ГБ внутренней памяти. Из них около 4 ГБ доступно для установки игр и программ.


Тест скорости работы внутренней памяти в A1 SD Bench:


Приставка поддерживает файловые системы FAT32, exFAT, NTFS на внешних носителях.

Скорость сетевых интерфейсов

В Xiaomi Mi Box установлен Wi-Fi контроллер от Broadcom BCM4345 с поддержкой стандарта 802.11a/b/g/n/ac, 2,4/5 ГГц, MIMO 1x1.

Приставка находится в 5 метра от маршрутизатора через одну железобетонную стену. В этом месте большинство моих устройств 802.11n (MIMO 1x1) демонстрируют скорость до 50/50 Мбит/с. Ноутбук с MIMO 2x2 около 80/80 Мбит/с. Смартфоны с MIMO 2x2 тоже около 80/80 Мбит/с. Стационарный компьютер с MIMO 3x3 при 5 ГГц тут (если его поставить рядом) выжимает около 100/100 Мбит/с. Всё это реальная скорость передачи данных (измеренная iperf), а не скорость подключения. Из последних протестированных устройств: Xiaomi Mi Box 3 Enhanced — 150 Мбит/с, стик Morefine M1s — 95 Мбит/с.

Чувствительность у Xiaomi Mi Box достаточно высокая, приставка видела много Wi-Fi сетей. Подключаемся к сети 5 ГГц. Скорость работы с сетью Интернет 80 / 108 Мбит/с.


Реальная скорость передачи данных внутри локальной сети с помощью iperf — 111 Мбит/с.


Скорость находится на очень высоком уровне. Победить рекордсмена Xiaomi Mi Box 3 Enhanced не вышло, но на фоне других устройств результат великолепный.

А вот скорость работы по протоколу Samba немного разочаровала. Без буферизации MX Player тянул потоки только до 40 Мбит/с.

К приставке по USB (напрямую или через хаб) можно подключить USB 3.0 Gigabit Ethernet адаптер. В этом случае скорость будет чуть выше 200 Мбит/с. Поддерживаются (подтверждено владельцами) адаптеры, которые выполнены на контроллерах ASIX. У меня есть USB 3.0 Gigabit Ethernet адаптер на Realtek, но он не заработал, т.е. драйверов для Realtek в системе нет — это нужно учитывать.

Общая информация о системе декодирования аудио и видео

В Android существует две библиотеки для системного (аппаратного) декодирования видео и аудио контента: Stagefright и MediaCodec. Например, популярный плеер MX Player в режиме HW использует Stagefright, а в HW+ использует MediaCodec. Kodi по умолчанию использует MediaCodec.

В Xiaomi Mi Box творится полная чехарда с декодерами в разных библиотеках. Одни декодеры поддерживаются в одной библиотеке, но не поддерживаются в другой. Например, забегая вперёд, системные звуковые декодеры работают только со Stagefright, а декодирование 4К HEVC Main 10 только с MediaCodec. Но всё это мелочи, которые решатся настройкой и выбором видео плеера. А вот на рендеринг при использовании Stagefright (HW) хочется обратить внимание. Если присмотреться при проигрывании некоторых видео файлов, то в режиме HW качество рендеринга существенно ниже, чем HW+. С таким я встречаюсь впервые. Вот два стоп кадра (снимал на фотокамеру, т.к. в режиме HW скриншоты не захватывают видео).



Могу лишь дать одну небольшую рекомендацию — использовать MX Player с дополнительным набором программных аудиокодеков в режиме HW+ или Kodi / SPMC.

Поддержка звуковых форматов и вывод звука

Приставка умеет выводить звук через HDMI, оптический выход, аналоговый выход. Для теста я буду использовать четыре MKV файла с дорожками: Dolby Digital 5.1, DTS 5.1, Dolby TrueHD 7.1, DTS-HD MA 7.1. В качестве плееров я буду использовать MX Player (без установки дополнительных кодеков, только системные декодеры) и Kodi (он использует программные декодеры). Вывод Pass-Through для Dolby TrueHD 7.1, DTS-HD MA 7.1 я проверить не могу, т.к. моё оборудование не поддерживает эти форматы, но другие владельцы подтверждают, что в RAW формате вывод HD звука не поддерживается.

Сначала проверим локальное декодирование звука:

	MX Player / Stagefright (HW)	MX Player / MediaCodec (HW+)	Kodi
DD 5.1	Да	Да	Да
DTS 5.1	Да	Нет	Да
Dolby TrueHD 7.1	Нет	Нет	Да
DTS-HD MA 7.1	Да	Нет	Да

Вывод звука по HDMI и оптике (Pass-Through):

	MX Player / Stagefright (HW)	MX Player / MediaCodec (HW+)	Kodi
DD 5.1	Да	Да	Да
DTS 5.1	Нет	Нет	Нет



Поддержка видео форматов и вывод видео

Приставка имеет выход HDMI 2.0a и поддерживает вывод изображения с разрешением 3840x2160@60 Гц (10 бит на канал) и HDR, если телевизор имеет соответствующую поддержку. Проверить поддержку 4К и HDR режима я не могу. Но реальные владельцы на разных форумах подтверждают, что никаких проблем с этим разрешением и HDR нет. Я буду тестировать на ТВ в режиме 1920x1080@60 Гц.


Поддержка «автофреймрейт» у приставки отсутствует, т.е. переключения частоты развёртки при воспроизведении видео не происходит.

С помощью файла Judder_test_24p.mp4 проверяем наличие judder-эффекта (неравномерность). Запускаем видео и фотографируем экран с выдержкой 1 сек.


Judder-эффект присутствует. Приставка делает стандартную конвертацию 3:2 pulldown для преобразования 24p > 60p, кадры отображаются разное количество времени.

Включаем функцию HDMI self-adaptation в настройках. И делаем снимок.



Как можно видеть, теперь система не делает 3:2 pulldown, а для каждого кадра изменяет время показа на экране, исходя из какого-то внутреннего алгоритма. Это не motion interpolation (я дополнительно проверил — никаких дополнительных кадров не генерируется), но при этом визуально judder-эффект бросается в глаза существенно меньше. Так что HDMI self-adaptation лучше включить.

С помощью файла 1080p60.mp4 проверяем честность вывода 60p (чтобы не было дублирования кадров). Запускаем видео и фотографируем экран с выдержкой 1 сек.


Честные и равномерные 60 кадров в секунду без дублей.

С помощью файла jellyfish-55-mbps-hd-h264.mkv проверим поддержку кодека H.264. Этот файл имеет битрейт 55 Мбит/с и разрешением 1920x1080. Максимальный битрейт видео на Blu-ray составляет 48 Мбит/с. Если тестовый файл проиграется без дропов и фризов, значит приставка спокойно проиграет абсолютно любой BD Remux (и любой BDRip). Файл проигрывается идеально. К декодеру H.264 нареканий нет. Видео без проблем декодировалось с помощью библиотеки Stagefright (HW) и MediaCodec (HW+).

С помощью файла jellyfish-140-mbps-4k-uhd-hevc-10bit.mkv проверим поддержку кодека HEVC/H.265 Main10. Этот файл имеет битрейт 140 Мбит/с и разрешением 3840x2160. Максимальный битрейт видео на Ultra HD Blu-ray составляет 128 Мбит/с. Если тестовый файл проиграется без дропов и фризов, значит приставка спокойно проиграет абсолютно любой UHD BD Remux (и любой UHD BDRip). Файл проигрывается только с помощью библиотеки MediaCodec (HW+). Видео проигрывается, но визуально видны дропы кадров. При снижении битрейта дропов становится меньше, а полностью они исчезают только с потоком около 70 Мбит/с. Xiaomi Mi Box не справится с идеальным воспроизведением UHD BD Remux и UHD BDRip. Поддержка декодирования 4К относится только к онлайн-контенту (который обычно не имеет высокий битрейт) до 70 Мбит/с.



С помощью файла 1080p_Hi10P.mkv проверим, хватит ли мощности SoC, чтобы воспроизводить видео H.264 Hi10p (это H.264 10 бит) — формат нестандартизированный, аппаратные декодеры встречаются редко. В программном режиме без дропов этот файл не воспроизводится. С помощью библиотеки MediaCodec (HW+) аппаратный декодер включается, видео проигрывается, но возникает слишком много визуальных артефактов.

IPTV и Torrent TV

IP-телевидение от провайдера с IPTV + MX Player или Kodi, пиратское телевидение OTT CLUB (программа которого тоже оптимизирована для Android TV), Torrent Stream Controller (Torrent TV) + MX Player — всё это работало без нареканий.


YouTube 1080p60 Клиент YouTube, который тоже адаптирован под Android TV, поддерживает 1080p60 на этом боксе.


Но всплыл один неприятный баг при воспроизведении 1080p60 YouTube. В какой-то момент (чаще это происходит после режимов сна) ролики 1080p60 на YouTube начинают кратковременно заедать каждые 5 секунд. Помогает только перезагрузка приставки. При этом 1080p50, 1080p30 и пр. проигрываются нормально. Проблему подтверждают многие владельцы на разных форумах. Т.е. опять же нужно ждать обновления системы для устранения этого бага.

HDMI CEC

Конечно, работа HDMI CEC «плавает» от ТВ к ТВ. Но в нашем случае с двумя телевизорами LG поддержка HDMI CEC была очень урезана в этом устройстве (или вообще отсутствует). Приставка умеет только переходить в режим сна при выключении ТВ. Управление пультом от ТВ не работает.

Заключение

В целом Xiaomi Mi Box нам очень понравился. Качественное изготовление, удобный пульт, быстрый Wi-Fi, удобство стоковой системы Android TV 6, отличный голосовой поиск, поддержка Google Cast.
