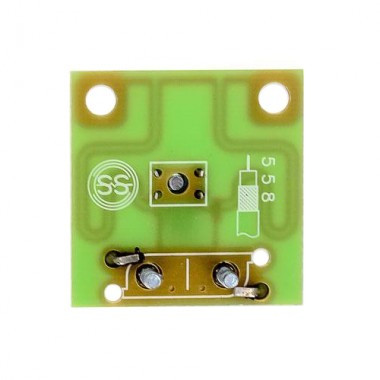

Плата согласования (симметризатор) для антенн

Плата согласования или симметризатор предназначены для согласования волновых сопротивлений приёмной ТВ антенны (300 Ом) и кабеля (75 Ом). Другими словами это "трансформатор сопротивлений". При его отсутствии и подключении кабеля снижения напрямую к вибратору ТВ антенны возникает затухание полезного сигнала и появляются стоячие волны в кабеле снижения, что негативно сказывается на качестве приёма сигнала даже на малом удалении от телецентра. Симметризатор часто бывает встроенным в антенну и тогда вам его приобретать дополнительно его не требуется.

Симметризатор предназначен для установки в Т2 антенны, работающие в условиях прямой видимости телецентра. В отличии от усилителя устройство пассивное и не требует никакого питания (при его установке в вашу антенну в меню эфирного ресивера надо отключить питание антенны!). По габаритам устройство унифицировано и имеет две клеммы для подключения вибратора антенны и клемму для подключения кабеля снижения и предназначено для установки в пластиковую герметичную коробку на вибраторе антенны.

Технические характеристики:

• Входное волновое сопротивление - 300 Ом;
• Выходное волновое сопротивление -  75 Ом;
• Каналы приема* - 21...69 ДМВ;
• Напряжение питания - не требуется, пассивное устройство.

* У некоторых плат согласования диапазон принимаемых каналов может быть шире, например у Eurosky SWA-69 с 1 по 69 каналы. При приёме Т2 сигнала в настоящее время используется только ДМВ диапазон с 21-го по 64-й канал и рабочего диапазона симметризатора с 21 по 69 каналы вполне достаточно для комфортного приёма всех Т2 каналов нашей страны.
